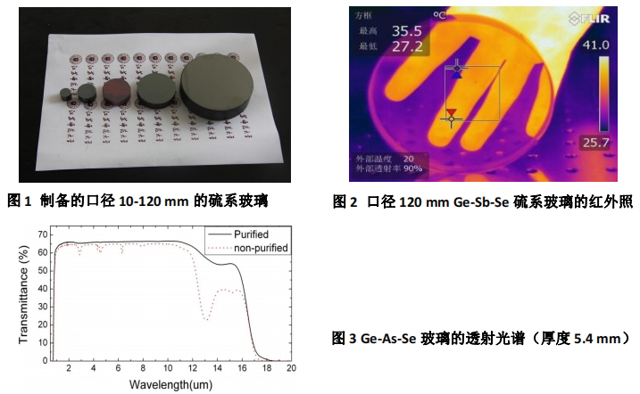

本項目采用一種特別設計和優(yōu)化的提純技術(shù)和制備技術(shù)生產(chǎn)高質(zhì)量的硫系玻璃。采用了新的玻璃純化劑和改良的蒸餾技術(shù)；對于玻璃的制備，引入了在惰性環(huán)境中對玻璃進(jìn)行攪拌促進(jìn)其均勻化的技術(shù)。生產(chǎn)的硫系玻璃純度高、光學(xué)均勻性好、紅外透光性能優(yōu)異、批次穩定性好?？杉庸こ杉t外透鏡用于熱成像系統，在軍用武器、民用夜視、工業(yè)檢測等領(lǐng)域具有重要應用；還可拉制成紅外光纖和刻寫(xiě)紅外光柵等，用于紅外光學(xué)領(lǐng)域。玻璃的性能指標包括：（1）透光范圍：1～14 μm，可定制透光范圍 0.5～10 μm 和 2～20 μm 的玻璃；(2) 最大口徑：150 mm；(3) 最大厚度：100 mm； (4) 折射率溫度系數：20-100×10-6/oC，可訂制更小值和負值； (5) 使用溫度：< 200oC；(6) 熱膨脹系數：12-20×10-6/oC；
主要用于滿(mǎn)足國防對紅外傳輸材料的需求，也向國內外科研單位提供高純硫系玻璃及器件用于基礎科學(xué)研究。目前已產(chǎn)生經(jīng)濟效益約 730 萬(wàn)元，主要來(lái)源于采用硫系玻璃加工后獲得的紅外光學(xué)產(chǎn)品（如紅外光柵坯料，紅外光纖等），其附加值遠高于單純出售制備的硫系玻璃材料。在社會(huì )效益方面，所研制的硫系玻璃及器件被澳大利亞國立大學(xué)、中科院安徽光機所、蘇州大學(xué)等單位用于非線(xiàn)性光學(xué)、大氣傳感、紅外光柵等方面的研究，利于推動(dòng)前沿科學(xué)研究，促進(jìn)紅外技術(shù)進(jìn)步和發(fā)展。
