高性能通用齒輪機床數控系統是在嵌入式多CPU硬件平臺（ARM+DSP+FPGA）的基礎上開發的，具有高速高精度多軸插補控制算法、柔性電子齒輪箱、內置式軟PLC、總線伺服控制、數字化通訊接口協議、以及基于工藝數據庫的自動編程技術。目前在該系統平臺的基礎上通過功能裁剪及工藝匹配可形成的專用數控系統主要有：全功能滾（銑）齒數控系統，插齒數控系統，蝸桿砂輪磨齒數控系統，非圓齒輪剃齒數控系統等。部分系統已經實現與機床的配套應用。
應用實例如下：
（1）如圖1所示為YKS3118滾齒機（機床本體由重慶機床廠生產）的非圓齒輪的滾齒加工，非圓齒輪滾齒采用主從復合式電子齒輪箱結構直接控制。其功能啟動控制代碼為G82，功能關閉控制代碼為G80。其中G82包含七個參數，分別為半長軸A（mm），模數Q（mm），橢圓階數N，偏心率K，滾刀頭數L，加工起始極角D（度）和滾刀螺旋升角W（度）。
圖1 非圓齒輪滾齒
（2）如圖2所示為YK5132B插齒機（機床本體由天津第一機床廠生產）的非圓齒輪的插齒加工，其功能啟動控制代碼為G84，功能關閉控制代碼為G80。其中G84包含六個參數，分別為半長軸A（mm），橢圓階數N，偏心率K，插刀半徑R（mm），加工起始極角D（度），轉向S（1或-1）。
圖2 非圓齒輪插齒
（3）如圖3所示為YK8320數控滾齒機（機床本體由重慶機床廠生產）的非圓齒輪的滾齒加工，非圓齒輪滾齒采用主從復合式電子齒輪箱結構直接控制。其功能啟動控制代碼為G82，功能關閉控制代碼為G80。其中G82包含七個參數，分別為半長軸A（mm），模數Q（mm），橢圓階數N，偏心率K，滾刀頭數L，加工起始極角D（度）和滾刀螺旋升角W（度）。完成多對某型號流量計所使用非圓齒輪的實驗加工工作，通過初步對滾和實際產品應用性能檢測，各項指標達到產品技術要求。

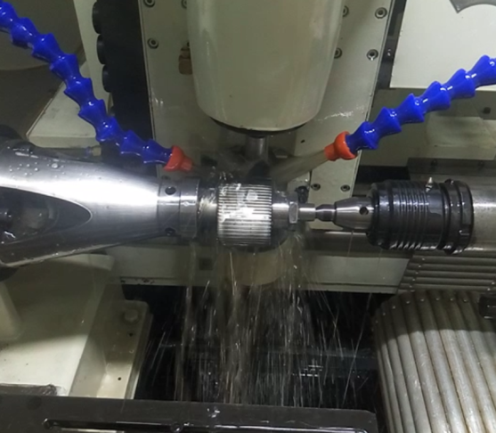

圖3 非圓齒輪加工和應用所加工非圓齒輪的流量計
（4）如圖4所示為YGS3610BCNC數控滾齒機（機床本體由浙江佳雪機床廠生產）的圓柱齒輪加工和非圓齒輪加工，圓柱齒輪滾齒加工啟動控制代碼為G82，功能關閉控制代碼為G80。其中G81包含五個參數，滾刀頭數L，齒輪齒數T，模數Q（mm），滾刀螺旋升角E（度），齒輪螺旋角H（度）。非圓齒輪滾齒采用主從復合式電子齒輪箱結構直接控制。其功能啟動控制代碼為G82，功能關閉控制代碼為G80。通過初步對滾和實際產品應用性能檢測，各項指標達到產品技術要求。

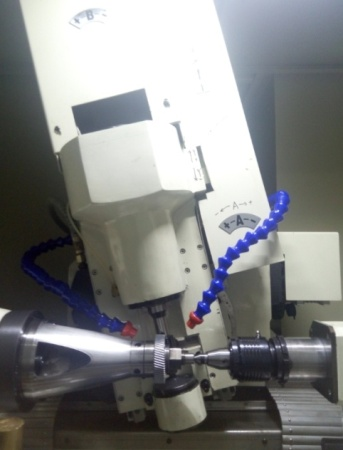

圖4 數控滾齒機的圓柱齒輪和非圓齒輪加工
