無線電能傳輸技術是一種基于非導線接觸方式，借助電磁波、微波等物理空間能量載體實現電能由電源側傳輸至負載側的技術，具有隨時充電、無需插拔、無電氣接觸、安全可靠、支持多設備同時充電的特點，使得擺脫電纜的束縛成為可能，極大地增加為用電設備供電的便利性與靈活性?，F階段針對多維度無線電能傳輸系統的研究難點主要在磁矢量控制的問題、動態負載無法保證不間斷電能傳輸的問題以及磁矢量自動控制的難題，成果提出了相應的解決方法，具有對動態負載進行非接觸式持續充電的能力?；诜讲ɑ瘶O值搜索算法的最大功率傳輸方法可以在系統的工作范圍內有效找到負載所在方位，并實現最大功率傳輸。該算法使用方波代替正弦波作為功率優化探測信號，易于在離散控制系統中實現，且算法迭代速度極快，非常適合應用于對移動設備供電的三維無線電能傳輸系統。

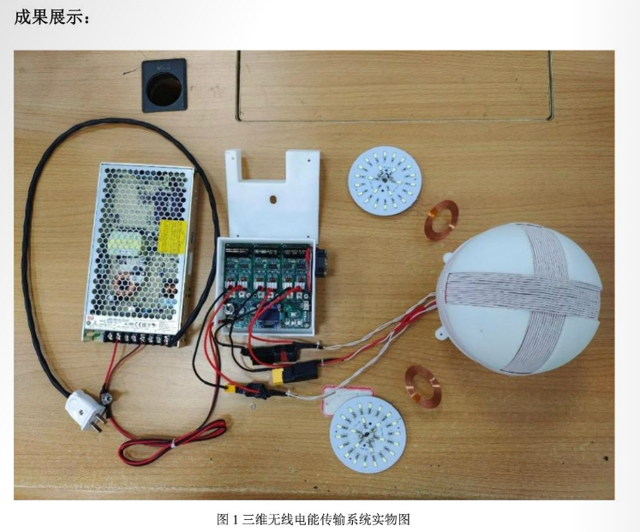

成果可以對移動中的設備進行自動追蹤方位的無線電能傳輸。系統由逆變器及驅動電路、接收電路、控制器及采樣電路和發射接收線圈等結構組成。逆變器為典型的 H 橋結構，，并通過移相控制輸出高頻交流方波電壓；接收端采取的是橋式不控整流電路，采用 TB310S 整流橋，接收端電壓經一個 DC/DC 芯片 XL1509-5.0E1 ，它負責將整流器的輸出電壓經 buck 電路轉換為穩定的 5V 輸出接到負載；控制器的主控芯片為單片 DSP ，其主要負責采樣信號轉化、算法流程、開關占空比計算，以及 PWM 輸出等各種功能。并且同時配備了 CAN 、RS485 、按鍵、液晶顯示等擴展功能； 電流采樣通過主電路中串聯的高精度采樣電阻進行采集。精密采樣電阻兩端的電壓通過差分信號線轉入運放進行信號調理；發射線圈為三個正交的圓形線圈組成，接收線圈為平面線圈結構。系統最大輸出功率可達 100W ，能同時對多路負載進行有效的無線電能傳輸。
應用前景：
無線電能傳輸技術是一項前瞻性技術，也是當前電氣工程領域最活躍的熱點研究方向之一，涉及電磁場、電力電子、電力系統、 自動控制、物理學、材料學、信息通訊等諸多學科領域。成果可以廣泛應用于消費類電子充電場景，極大提高電動汽車、智能電力等裝備與裝置的使用靈活性、便捷性和可靠性，為電動汽車、智能電網、醫療器械、家用電器、航空航天等領域技術和裝備發展注入新動力，更好地保障電網安全穩定運行，促進能源互聯，提高能源利用效率和便利性，市場空間巨大。
成熟度：小試
